数据中心机房改造案例解析-比克UPS项目
一、项目背景
1.UPS系统现状
深圳市比克动力电池有限公司当前拥有一台80KVA的维谛UPS主机，配套80节100AH的松下电池，为数据中心机房机柜提供电力保障，后备时间约为1小时。
2.负载均衡需求
由于数据中心机房的负载需求不断增长，原有的UPS系统需要承担更多的电力保障任务，导致后备时间缩短，不能满足客户的需求。
3.供电结构优化
为了实现供电系统的分区管理，提高供电效率和灵活性，客户计划新增一台40KVA的UPS主机及相应配套电池，同时保持两台UPS主机独立运行，分别供电给不同的机柜区域。
二、方案目标
1.延长后备时间：
通过合理配置新增的40KVA UPS主机及电池，结合原有UPS系统，实现各自供电区域后备时间的延长。
2.优化供电结构：
实现供电系统的分区管理，提高供电效率和灵活性。
3.保持系统独立性：
确保两台UPS主机独立运行，互不干扰。
三、方案内容
1.新增40KVA UPS主机及电池组
- 采购一台40KVA的维谛UPS主机，给一排机柜独立供电。
- 根据负载需求和后备时间要求，配套采购40节100AH电池。
2.供电系统重构
- 将新增的40KVA UPS主机安装至指定位置，并连接至一排或部分机柜的配电系统，具体分配需根据机柜的负载情况和电力需求决定。
- 原有80KVA UPS主机继续为另外两排或剩余机柜供电。
- 确保两台UPS主机在电气上完全独立，各自承担其供电范围内的负载。
3.系统调试与测试
- 对新增的40KVA UPS主机进行单独的调试和测试，确保其运行状态、后备时间及保护功能均满足要求。
- 对原有80KVA UPS主机进行复查，确保其运行状态良好，并与新增UPS主机无电气连接干扰。
4.培训与售后服务
- 对客户进行UPS系统操作、维护及故障排除的培训，特别是关于两台UPS主机独立运行的管理和维护。
- 提供一定期限内的售后服务和技术支持，确保系统稳定运行。
四、机房布局
鉴于机房即将增加40节维谛UPS电池（12V100AH），我们注意到机房地板的承重能力为500KG/m²。
为确保电池组的重量能够均匀分布，减轻对地板局部的压力，并符合相关的承重与安全要求，我们建议使用散力架进行安装。
散力架能够有效分散电池组的重量，防止单点承重过大，从而保护机房地板结构不受损害。此外，它还能提供稳固的支撑，确保电池组在使用过程中的稳定性和安全性。我们坚信，采用散力架安装UPS电池组是确保机房安全与电池组稳定运行的最佳方案。
五、预期效果
1.后备时间提升
通过新增40KVA UPS主机及电池组，结合原有系统，实现各自供电区域后备时间的延长至客户期望的时间（如1.5小时）。
2.供电结构优化
实现供电系统的分区管理，提高了供电效率和灵活性，减少了单一故障点对整个系统的影响。
3.系统维护便捷
两台UPS主机可以分别进行维护，减少了停机时间，提高了系统的可用性。
六、实施步骤
1.需求分析与方案设计
与客户沟通，明确需求，制定详细的实施方案，包括UPS主机选型、电池组配置、供电策略调整等。

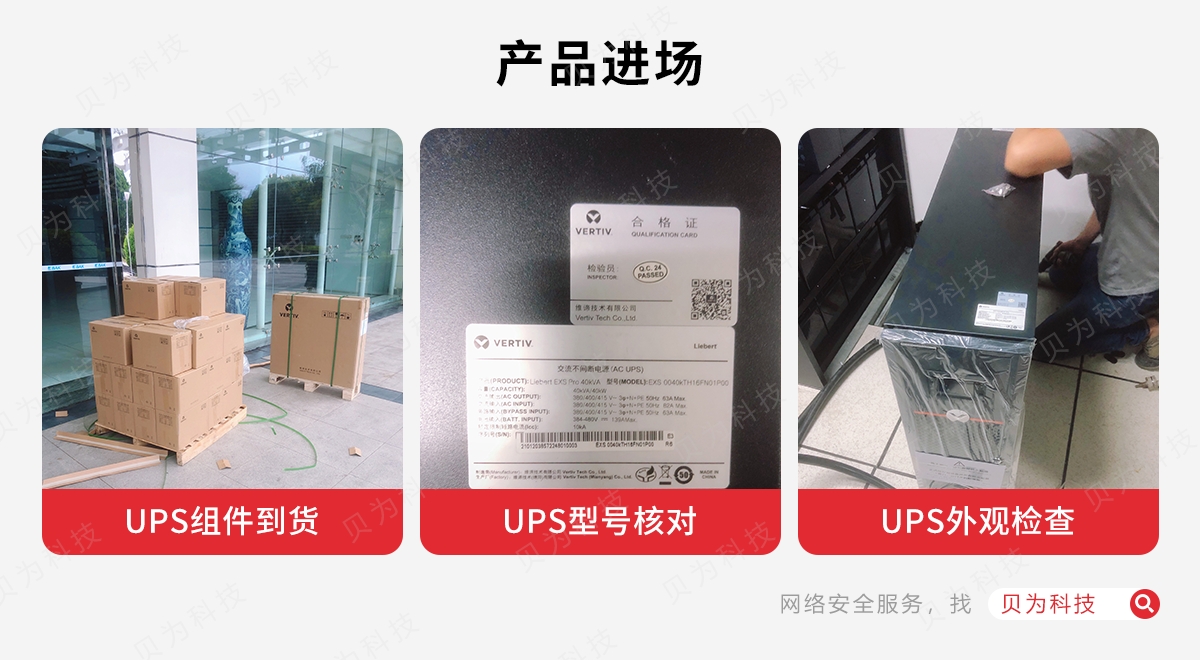

2.设备采购与验收
采购所需设备，并进行严格的验收测试。

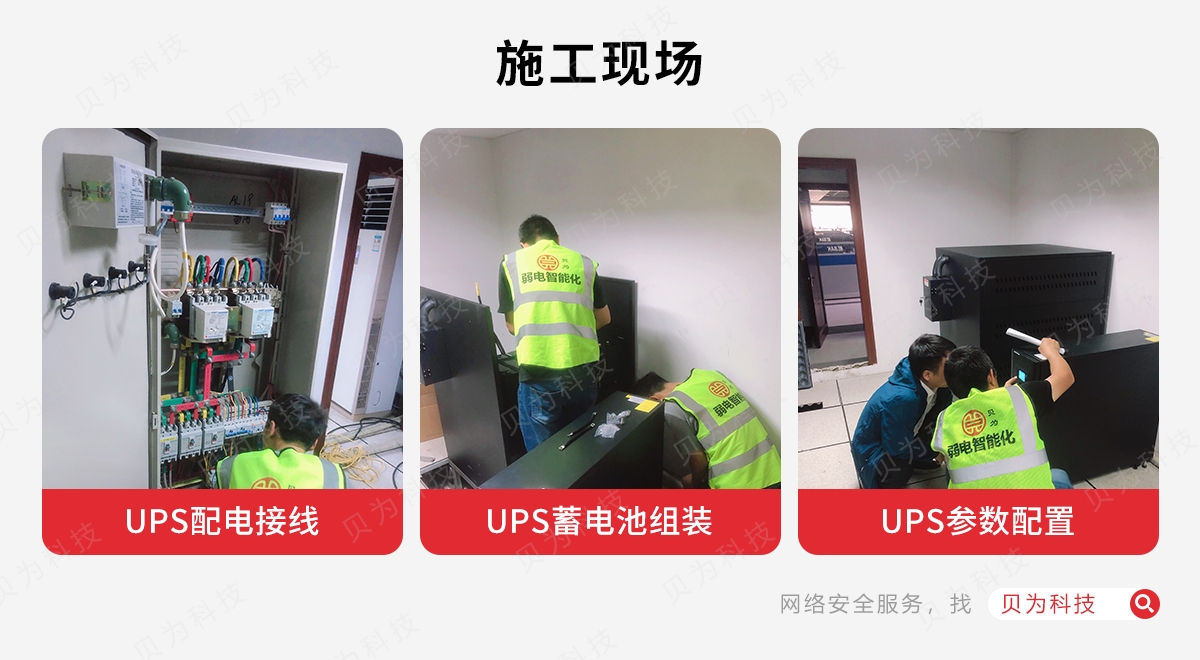

3.系统安装
按照设计方案进行系统安装，包括UPS主机的安装、电池组的连接、配电系统的调整等。

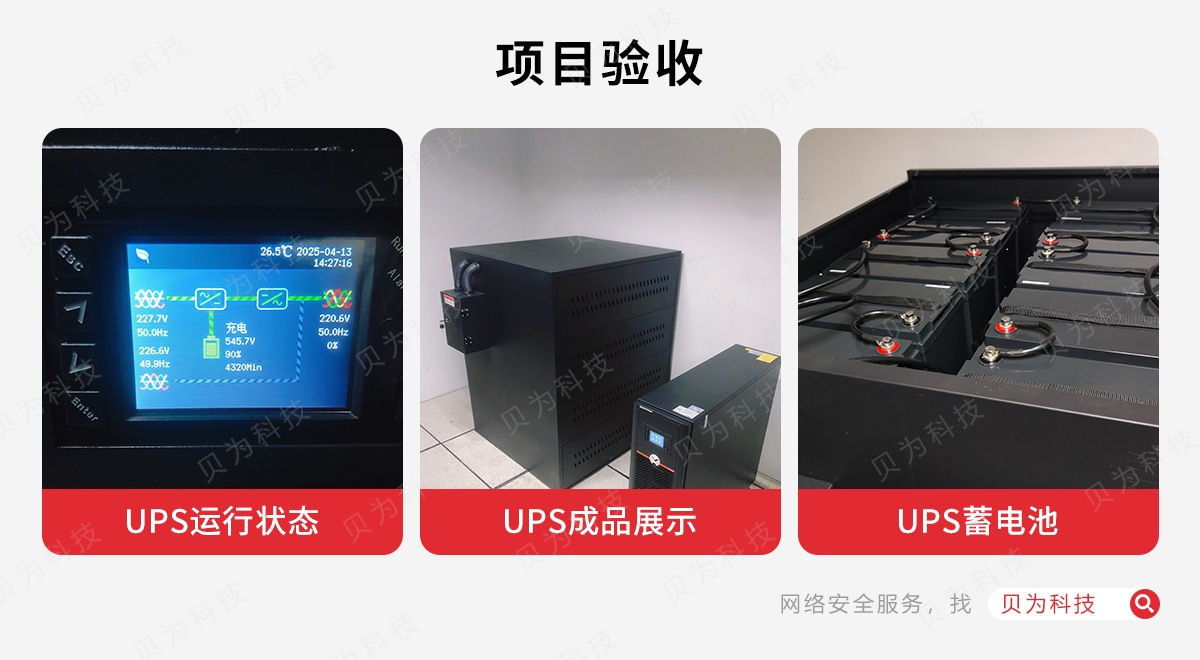

4.系统调试与测试
对两台UPS主机进行分别的调试和测试，确保各自运行状态良好，无电气连接干扰。
5.供电结构调整
将新增UPS主机连接至指定机柜的配电系统，完成供电结构的调整。
6.用户培训与交付
对客户进行培训，确保客户能够熟练操作和维护系统，然后正式交付使用。
7.后期维护与支持
提供长期的售后服务和技术支持，确保系统稳定运行。
七、注意事项
1.设备兼容性
在采购新设备时，需确保与现有设备在电气性能上兼容，但无需考虑并联功能。
2.系统安全性
在进行系统安装和调试时，需严格遵守安全操作规程，确保人员和设备的安全。
3.数据备份
虽然不涉及监控系统升级，但在进行系统调整前，仍需做好相关数据备份工作，以防意外情况导致数据丢失。
4.供电切换测试
虽然两台UPS主机独立运行，但仍需进行供电切换测试，确保在UPS主机故障或电池电量不足时，能够有适当的应对措施，不影响机柜内设备的正常运行（例如，通过手动切换至备用电源或发电机）。
通过上述方案的实施，客户将能够实现UPS系统的扩容、后备时间的延长以及供电结构的优化，同时保持两台UPS主机的独立性，提高整个电力系统的可靠性和稳定性。
